概述
JY系列帶式輸送機用液壓卷帶裝置是煤礦井下可伸縮帶式輸送機的 標準配套部件之一，其功能是迅速、快捷的將貯帶倉內貯滿的輸送帶纏 繞到收放帶裝置卷軸上，再通過收放帶裝置的水平旋轉，將成卷輸送帶 移送至機架外，然后用輔助運輸工具將輸送帶運走。該產品的應用可顯 著提高工作效率，降低作業人員勞動強度。
系統構成
★ 液壓機械部分:包括遙控液壓站、卷帶機構、抽帶機構、壓帶機構。
★ 電氣部分:包括本安型控制站、遙控接收機、遙控發射機以及檢測傳 感器等。
★ 配置10寸液品觸摸屏，可顯示卷帶 機作模式、相關閥門的工作狀態、故 障信息通訊狀態等內容。配 RS485、 以太網等通訊端口，滿足自身應用的 前提下，可實現數據上傳功能。
★ 在自動模式下可實現抽、卷帶流程 自動化，無須人工干預，有效降低工 作強度，提高工作效率。
功能介紹
★ 控制方式:同時具備手動/遙控/自動三種模式。
★ 作業人員可通過就地控制箱或液壓站上操作閥實現卷帶裝置全部動作, 同時控制系統配備手持無線操作手柄，作業人員可自由選擇最佳作業位 置，避免危險性大的作業地點，使作業人員人身自由獲得徹底解放，防 止事故的發生。
★ 遙控接收和發射裝置使用距離不低于50米(空曠)，支持系統鍵啟動， 實現對卷帶裝置的無線遠距離操作，可以單人實現全部操作運動過程， 不再需要多人配合。
★ 就地控制箱采用本安型PLC作為主控制器，通過相關驅動電路實現對 閥門的控制（閥門也可手動控制)，替代現有的手動閥門。

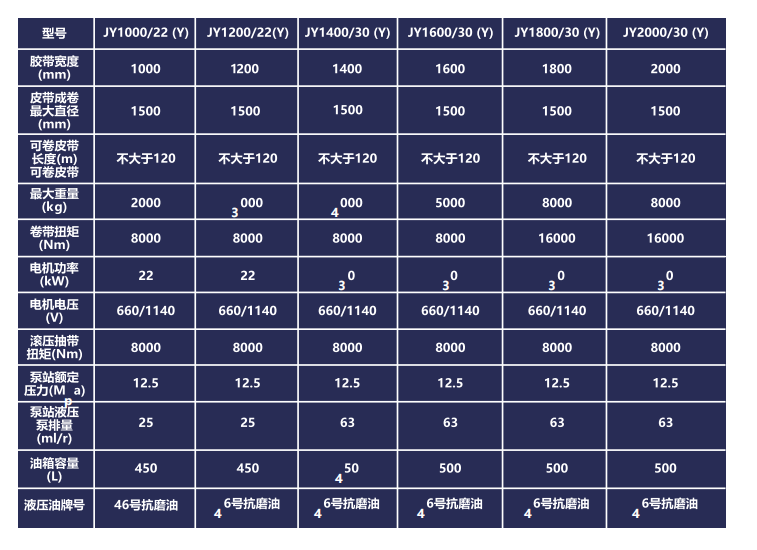

卷帶技術參數表
